천장차수판제작 · 시공 기록
공장 천장차수판제작
노출철골 뿜칠구간의 보 간격을 실측해 차수판을 맞춤 제작하고 설치한 현장입니다.

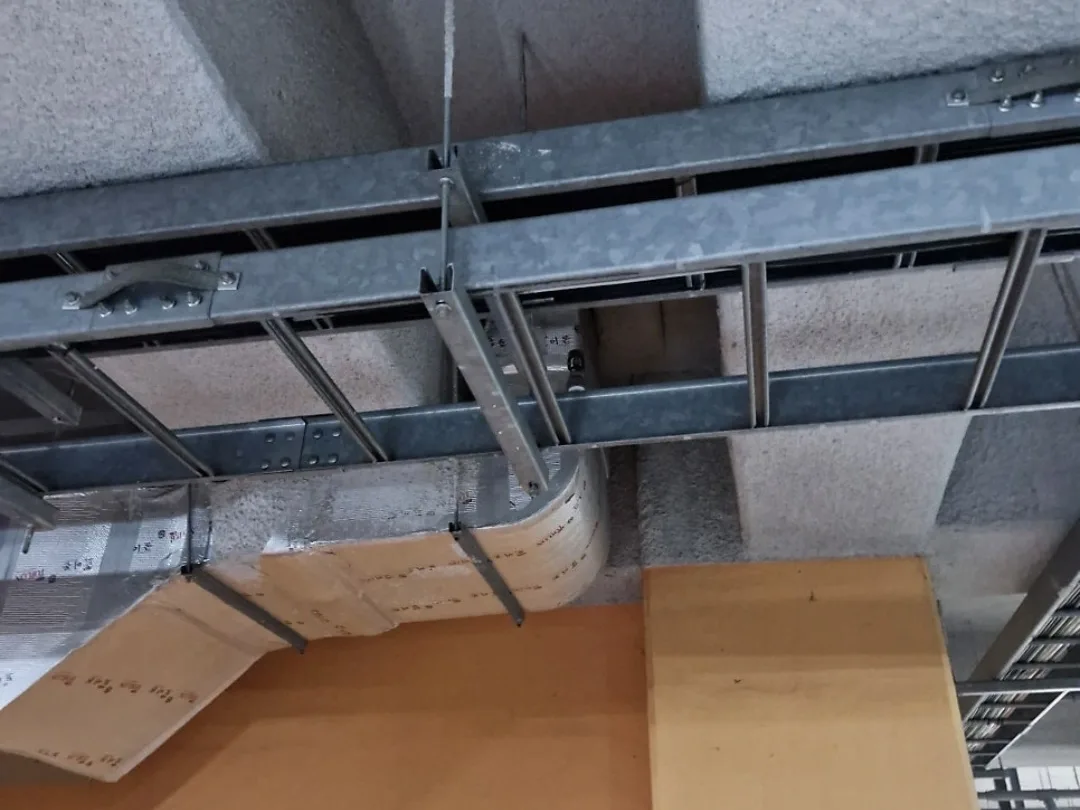

Before
After
작업 개요
경기 시흥의 한 공장은 천장이 마감재로 덮이지 않은 노출철골 구조였고, 철골 보 표면에는 화재 안전을 위한 뿜칠 내화피복이 시공돼 있었습니다. 이런 구조에서는 기성 규격 차수판이 보와 보 사이 간격에 맞지 않거나, 고정 작업 중 뿜칠피복이 뜯겨나가는 문제가 생길 수 있습니다. 현장에서 보의 간격과 단면 형태를 실측한 뒤, 그 치수에 맞춰 스테인리스 차수판을 별도로 제작했습니다. 고정 위치는 뿜칠피복이 최대한 남아 있는 지점으로 잡아 손상을 줄였고, 제작이 끝난 판을 반입해 보 사이 공간에 정확히 끼워 고정했습니다.
Check
실측에서 확인한 것
보 간격 실측
철골 보와 보 사이의 실제 간격이 구간마다 미세하게 달라 개별 실측이 필요했습니다.
뿜칠피복 위치
내화피복이 두껍게 덮인 지점과 얇은 지점을 구분해 고정 위치를 정했습니다.
단면 형태 확인
철골 단면의 돌출 부위를 확인해 제작 도면의 재단선에 반영했습니다.
Process
시공 과정
- 1
구조 실측
노출철골 보의 간격과 단면, 뿜칠피복 상태를 확인했습니다.
- 2
제작 도면 확정
실측 치수에 맞춰 재단선과 고정 위치를 담은 도면을 확정했습니다.
- 3
맞춤 제작
스테인리스 소재를 도면대로 재단해 제작했습니다.
- 4
반입·고정
제작품을 반입해 보 사이 공간에 끼워 고정했습니다.
Summary
작업 요약
FAQ
자주 묻는 질문
네, 보와 보 사이 간격을 실측해 그 안에 정확히 들어가는 규격으로 제작합니다. 철골 단면 형태에 따라 재단선을 다르게 설계합니다.
고정 위치를 사전에 확인해 뿜칠피복 손상을 최소화하는 방식으로 진행합니다. 불가피하게 접촉하는 구간은 별도로 마감 처리합니다.
제작은 별도 공정에서 미리 진행하고, 현장에서는 반입과 고정 설치만 짧게 진행하는 방식으로 가동 영향을 줄일 수 있습니다.
현장의 온습도, 분진 환경에 맞는 소재를 상담을 통해 선정합니다. 노출철골 구간은 부식 저항성을 우선 고려합니다.
보증 조건에 따라 재점검 후 필요한 조치를 안내합니다. 계약 시 보증 범위를 함께 확인해 드립니다.
