천장차수판제작 · 시공 기록
창고 천장차수판제작
철골 보와 단열재가 불규칙한 창고 천장 구조에 맞춰 차수판을 규격 제작해 설치한 현장입니다.

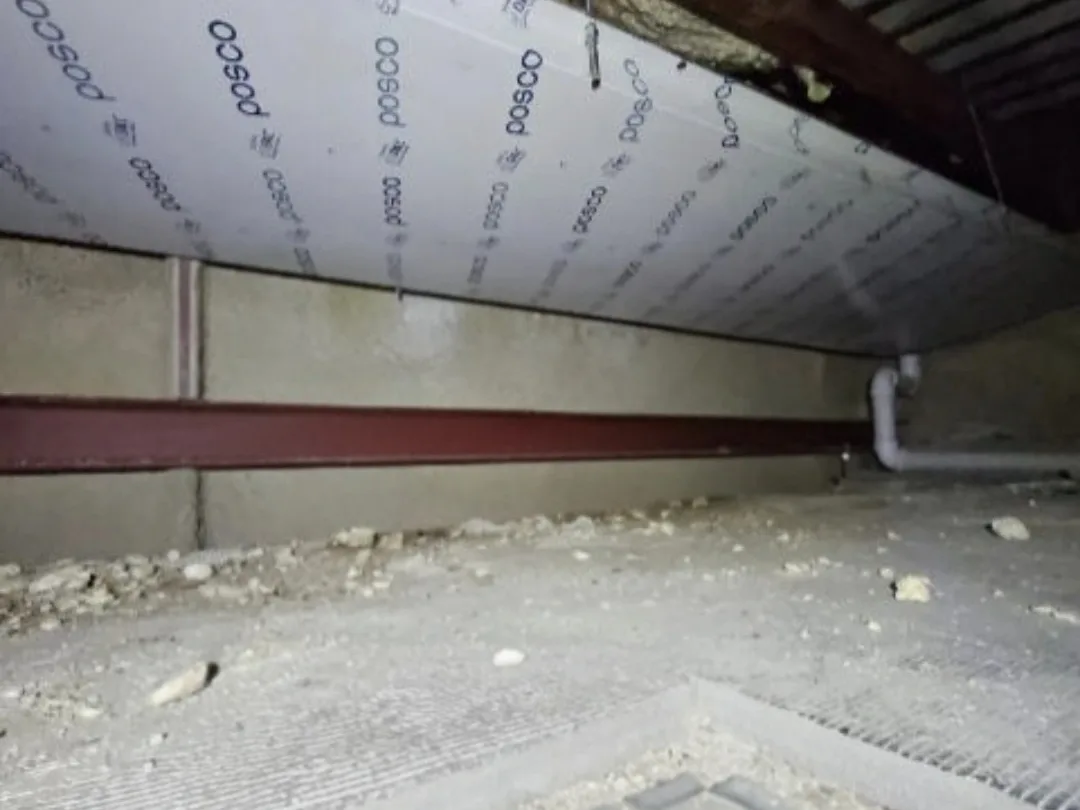

Before
After
구분천장차수판제작
대상창고 천장
지역경기 파주
처리방식규격 맞춤 제작
Check
이 작업에서 확인한 것
- 철골 보와 단열재 배치를 실측해 규격이 어긋나는 구간을 사전 확인
- 표준 패널로는 틈이 남는 자리를 맞춤 규격으로 재설계
- 우수관 연결부 규격을 제작 단계에서 함께 반영
- 기존 시공 구간과 이음부가 맞는지 대조하며 제작
작업 개요
경기 파주의 창고는 지붕 철골 보 간격이 구간마다 조금씩 달라, 표준 규격 패널을 그대로 적용하면 보와 단열재 사이에 틈이 남는 자리가 여러 곳 있었습니다. 이런 자리는 시공 당일 즉석에서 잘라 맞추기보다, 사전 실측 결과를 바탕으로 규격을 미리 계산해 제작하는 편이 이음부 정밀도를 높이는 데 도움이 됩니다. 이번 현장에서는 보 간격과 단열재 두께를 구간별로 실측한 뒤 그에 맞춘 규격으로 패널을 제작했고, 우수관 연결부 규격도 함께 반영해 배수 경로가 끊기지 않도록 했습니다.
Process
제작·시공 과정
보 간격 실측
철골 보와 단열재 배치를 구간별로 실측했습니다.
규격 설계
실측 결과에 맞춰 패널 규격을 계산했습니다.
맞춤 제작
구간별 규격에 맞춰 패널을 제작했습니다.
설치·연결
제작한 패널을 설치하고 우수관 연결부를 마감했습니다.
Summary
작업 요약
구간별 실측
철골 보 간격과 단열재 두께를 구간마다 따로 실측했습니다.
맞춤 규격 제작
표준 규격으로는 틈이 남는 자리를 계산된 규격으로 제작했습니다.
연결부 반영
우수관 연결부 규격을 제작 단계부터 함께 설계했습니다.
FAQ
자주 묻는 질문
철골 보와 단열재가 불규칙하게 배치된 구간은 표준 규격을 그대로 붙이면 이음부가 뜨거나 틈이 남을 수 있습니다. 실측 결과에 맞춰 규격을 조정해 제작하면 이런 틈을 줄일 수 있습니다.
실측 범위와 형태에 따라 달라지며, 정확한 일정은 현장 실측 후 안내드립니다.
네, 지붕재 형태와 보 간격을 실측해 그에 맞는 규격으로 제작합니다.
네, 배수 경로에 맞춰 연결부 규격도 함께 정해 제작 단계에서 반영합니다.
기존 시공 구간의 규격을 실측해 이음부가 맞도록 제작 범위를 조정합니다.
